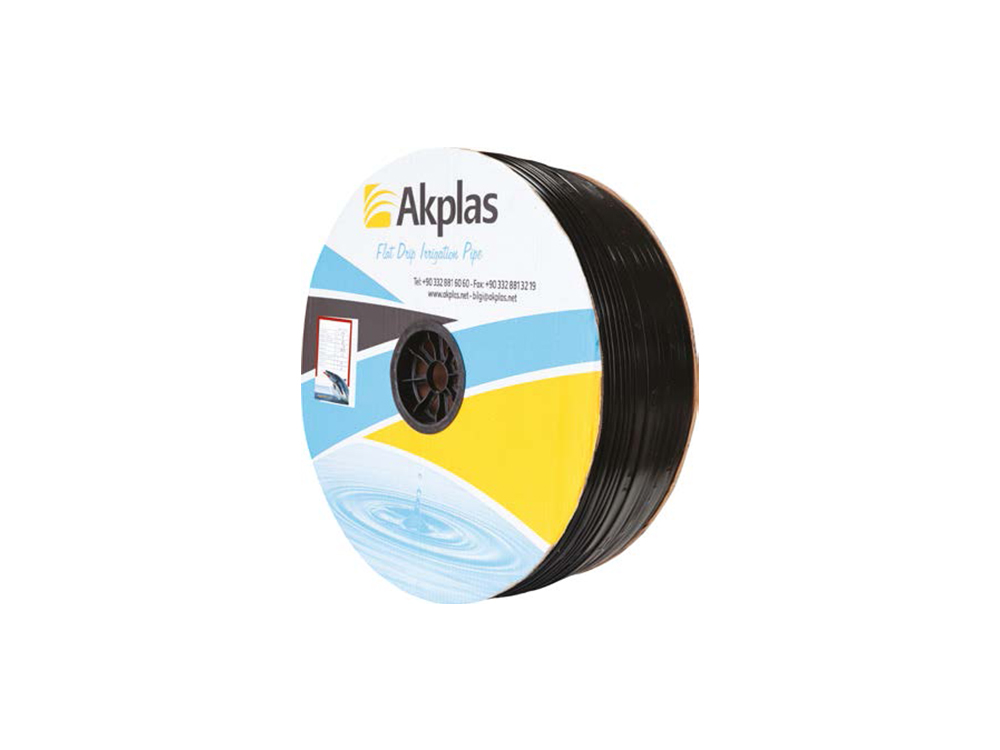

أنبوب التنقيط 16 الأداء 10 مل

أنبوب التنقيط 16 الأداء 10 مل

  • القطر الداخلي: 16.2 م
  • ضغط العمل: 1,4 بار
  • القطر الخارجي: 16.7 ملم
  • الترشيح المتوقع: 130 ميكرومتر - 125 ميكرومتر
  • سماكة الجدار: 0.25 ملم
كانون الأول كود المنتج تدفق لفافة
10-cm 321.1625.16010 1,6 1200
321.1625.22010 2,2
321.1625.24010 2,4
321.1625.32010 3,2
15-cm 321.1625.16015 1,6 1300
321.1625.22015 2,2
321.1625.24015 2,4
321.1625.32015 3,2
20-cm 321.1625.16020 1,6 1800
321.1625.22020 2,2
321.1625.24020 2,4
321.1625.32020 3,2
25-cm 321.1625.16025 1,6 1800
321.1625.22025 2,2
321.1625.24025 2,4
321.1625.32025 3,2
30-cm 321.1625.16030 1,6 1800
321.1625.22030 2,2
321.1625.24030 2,4
321.1625.32030 3,2
40-cm 321.1625.16040 1,6 1800
321.1625.22040 2,2
321.1625.24040 2,4
321.1625.32040 3,2
50-cm 321.1625.16050 1,6 1800
321.1625.22050 2,2
321.1625.24050 2,4
321.1625.32 050 3,2

الحد الأقصى لمسافة رسم الخط مع اختلاف تدفق بنسبة 15٪

ميل % 20cm 30 cm 40 cm
تدفق تدفق تدفق
H 1,6 2,2 2,4 3,2 1,6 2,2 2,4 3,2
1,6 2,2 2,4 3,2
2 77 62 51 40 98 80 67 48 125 101 85 60
1 83 67 56 44 106 87 73 51 134 109 93 65
0 90 72 60 47 119 96 79 57 147 117 98 70
-1 100 79 67 50 132 108 92 64 182 149 126 86
2 109 88 73 58 147 122 102 72 214 175 149 102



ضغط المدخل
تدفق 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,4
 1,19 1,29 1,41 1,48 1,55 1,60 1,71  1,8 1,91
1,6
2,2 1,49 1,70 1,85 2,00 2,12 2,20 2,32 2,47 2,61
2,4 1,72 1,90 2,03 2,17 2,28 2,40 2,47 2,58 2,78
3,2 2,26 2,56 2,78 2,97 3,10 3,20 3,48 3,66 3,86
