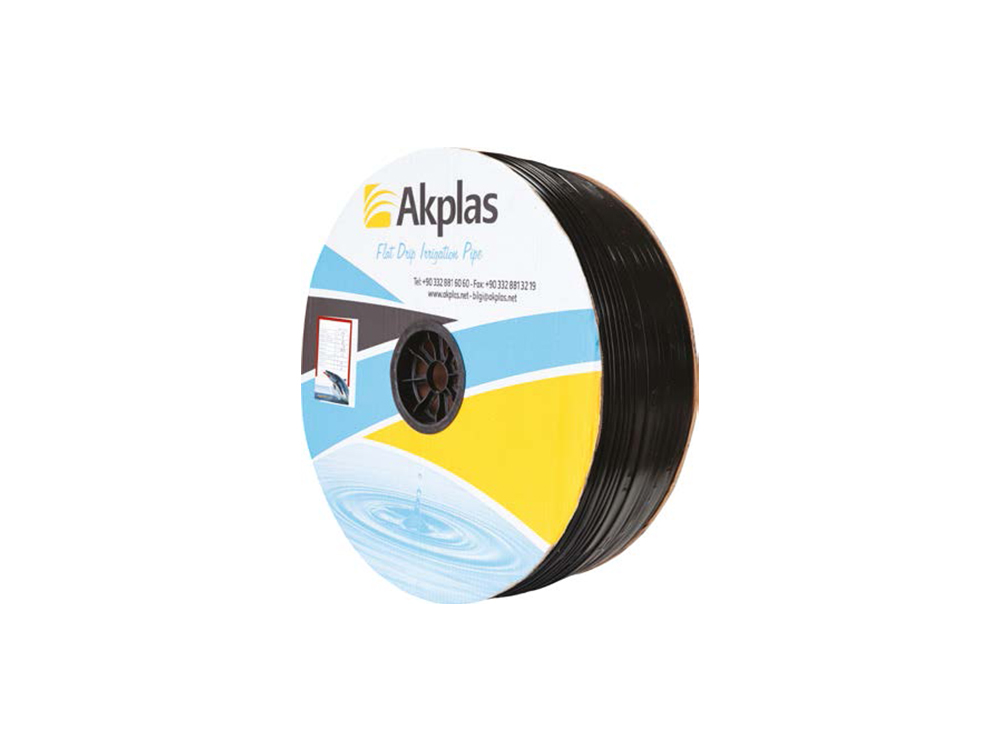

أنبوب التنقيط 16 أداء 15 عمود

أنبوب التنقيط 16 أداء 15 عمود

  • القطر الداخلي: 16.2 م
  • ضغط العمل: 1,8 بار
  • القطر الخارجي: 16.95 ملم
  • الترشيح المتوقع: 130 ميكرومتر - 125 ميكرومتر
  • سماكة الجدار: 0.375 ملم
كانون الأول كود المنتج تدفق لفافة
10-cm 321.1638.16010 1,6 1100
321.1638.22010 2,2
321.1638.24010 2,4
321.1638.32010 3,2
15-cm 321.1638.16015 1,6 1100
321.1638.22015 2,2
321.1638.24015 2,4
321.1638.32015 3,2
20-cm 321.1638.16020 1,6 1300
321.1638.22020 2,2
321.1638.24020 2,4
321.1638.32020 3,2
25-cm 321.1638.16025 1,6 1300
321.1638.22025 2,2
321.1638.24025 2,4
321.1638.32025 3,2
30-cm 321.1638.16030 1,6 1300
321.1638.22030 2,2
321.1638.24030 2,4
321.1638.32030 3,2
40-cm 321.1638.16040 1,6 1300
321.1638.22040 2,2
321.1638.24040 2,4
321.1638.32040 3,2
50-cm 321.1638.16050 1,6 1300
321.1638.22050 2,2
321.1638.24050 2,4
321.1638.32 050 3,2

الحد الأقصى لمسافة رسم الخط مع اختلاف تدفق بنسبة 15٪

ميل % 20cm 30 cm 40 cm
تدفق تدفق تدفق
H 1,6 2,2 2,4 3,2 1,6 2,2 2,4 3,2
1,6 2,2 2,4 3,2
2 83 67 55 44 106 87 74 52 136 113 90 64
1 91 71 60 48 115 96 77 55 145 118 98 69
0 95 76 63 51 127 101 85 61 156 125 104 74
-1 109 87 77 53 146 123 109 68 201 163 146 90
2 118 98 85 62 163 136 118 76 232 192 177 106



ضغط المدخل
تدفق 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,4
 1,19 1,29 1,41 1,48 1,55 1,60 1,71  1,8 1,91
1,6
2,2 1,49 1,70 1,85 2,00 2,12 2,20 2,32 2,47 2,61
2,4 1,72 1,90 2,03 2,17 2,28 2,40 2,47 2,58 2,78
3,2 2,26 2,56 2,78 2,97 3,10 3,20 3,48 3,66 3,86
